Все, что вам необходимо знать о шеме и принципе работы двигателя Ford Fusion

Ford Fusion – это компактный автомобиль от американского производителя Ford. Одной из важнейших составляющих этого автомобиля является его двигатель. Корректное понимание всей схемы устройства двигателя Ford Fusion может быть полезным для его обслуживания и ремонта, а также станет интересным изучением принципов работы автомобиля.

Двигатель Ford Fusion является бензиновым и может иметь различные варианты мощности и объема. В основе его работы лежит принцип внутреннего сгорания, который обеспечивает передвижение автомобиля. Основными компонентами схемы двигателя являются: коленвал, поршни, распределительный вал, головка блока цилиндров, свечи зажигания, топливная система и система смазки.

В центре схемы двигателя Ford Fusion находится коленвал, который является ключевым элементом двигателя. Он преобразует линейное движение поршня во вращательное движение, передаваемое на коробку передач. Коленвал осуществляет также передачу энергии с поршней на распределительный вал, который в свою очередь управляет работой клапанов.

Описание двигателя Ford Fusion

Двигатель Ford Fusion предлагает владельцам автомобиля надежную и эффективную мощность для комфортной езды. Этот двигатель, разработанный специально для Fusion, обеспечивает оптимальное соотношение мощности и эффективности.

Двигатель Ford Fusion оснащен четырехцилиндровым 1.5-литровым турбированным двигателем EcoBoost. Эта технология позволяет двигателю предоставлять высокий крутящий момент при низкой скорости вращения коленчатого вала, что обеспечивает плавное и быстрое разгоняющееся движение автомобиля.

Двигатель Fusion также оснащен некоторыми инновационными системами, такими как Start-Stop. Эта система автоматически отключает двигатель во время простоя автомобиля, что помогает экономить топливо и снижает выбросы вредных веществ в атмосферу. При дальнейшем движении, Start-Stop автоматически включает двигатель.

Кроме того, двигатель Ford Fusion оснащен системой переменного времени газораспределения, которая регулирует время открытия клапанов впуска и выпуска. Это позволяет двигателю работать более эффективно и экономично, снижая потребление топлива и выбросы.

Двигатель Ford Fusion также имеет систему активного отключения цилиндров, которая отключает два цилиндра в определенных условиях, чтобы снизить потребление топлива. Это позволяет сократить затраты на топливо и уменьшить выбросы вредных веществ.

Все эти инновационные технологии делают двигатель Ford Fusion надежным, экономичным и долговечным. Он позволяет водителям наслаждаться комфортной и эффективной ездой, не снижая качество и производительность автомобиля.

Как работает двигатель Fusion?

Впуск: во время впуска смесь топлива и воздуха попадает в цилиндр двигателя через впускной клапан.

Сжатие: затем поршень движется вверх и сжимает смесь, чтобы создать высокое давление и температуру.

Работа: сжатая смесь поджигается свечой зажигания и взрывает, нажимая на поршень и приводя его в движение. Это создает энергию, которая передается через шатун и коленчатый вал для передачи вращательного движения.

Выпуск: после того, как смесь сгорает, выпускной клапан открывается, и отработавшие газы выходят из цилиндра в выпускную систему.

Двигатель Fusion также оснащен системой непосредственного впрыска топлива, которая добавляет топливо напрямую в цилиндр, что повышает его эффективность и экономичность.

К нему также применяется система независимой переменной фазы газораспределения, которая регулирует момент открытия и закрытия впускного и выпускного клапанов для оптимизации работы двигателя в различных режимах.

Объем рабочего цилиндра двигателя Fusion составляет обычно 1,5 или 2,0 литра, в зависимости от модели и комплектации автомобиля.

Работа двигателя Fusion внутри вашего автомобиля происходит благодаря электрическому запуску двигателя, системе охлаждения, системе смазки и другим факторам, которые обеспечивают эффективную и безопасную работу двигателя.

Основные составляющие двигателя Fusion

1. Двигатель: Центральная часть двигателя, отвечающая за преобразование химической энергии в механическую энергию. Двигатель Fusion может быть оснащен различными типами двигателей, включая бензиновые, дизельные или гибридные.

2. Система смазки: Отвечает за смазку и охлаждение двигателя, обеспечивая его надежную и плавную работу. Система смазки состоит из масляного насоса, фильтров, масляного картера и масляного радиатора.

3. Система охлаждения: Отвечает за поддержание оптимальной температуры двигателя, предотвращая его перегрев и деформацию. Система охлаждения включает радиатор, вентилятор, термостат, водяной насос и расширительный бачок.

4. Топливная система: Отвечает за подачу топлива в двигатель, обеспечивая его нормальную работу. Топливная система включает топливный бак, топливный насос, форсунки, дроссельную заслонку и систему впуска.

5. Система зажигания: Отвечает за инициирование сгорания топлива в цилиндрах двигателя. Система зажигания включает свечи зажигания, катушки зажигания и электронный блок управления.

6. Система выпуска отработанных газов: Отводит отработанные газы из цилиндров двигателя и улавливает вредные выбросы. Система выпуска отработанных газов включает выхлопную трубу, катализатор и глушитель.

7. Гидромуфта / сцепление: Отвечает за передачу мощности от двигателя к трансмиссии и позволяет сменить передачу или остановить автомобиль при необходимости.

8. Электрическая система: Отвечает за питание и обеспечение электрическим током всех компонентов и устройств автомобиля, включая системы зажигания, освещения, мультимедиа и другие электронные устройства.

9. Трансмиссия: Отвечает за передачу мощности от двигателя к колесам и позволяет изменять скорость и направление движения автомобиля. В Ford Fusion используются различные типы трансмиссий, включая механическую, автоматическую или вариаторную трансмиссию.

Все эти составляющие взаимодействуют друг с другом, обеспечивая надежную и эффективную работу двигателя Ford Fusion.

Устройство двигателя Fusion

Двигатель Ford Fusion оснащен бензиновым двигателем объемом 1,4 литра и 4-цилиндровой конструкцией. Данный двигатель имеет мощность 80 л.с. и предназначен для экономичного использования в городских условиях.

Основные элементы двигателя Fusion:

• Блок цилиндров: изготовлен из высокопрочного чугуна и представляет собой корпус, в котором расположены цилиндры и впускные/выпускные клапаны.
• Поршни: представляют собой металлические элементы, расположенные внутри цилиндров и взаимодействующие с топливной смесью при воспламенении.
• Коленвал: ось, вращающаяся в блоке цилиндров и передающая механическую энергию двигателя к трансмиссии.
• Головка блока цилиндров: располагается сверху блока цилиндров и обеспечивает герметичность работы двигателя.
• Клапаны: используются для управления впуском и выпуском отработанных газов.
• Ремень ГРМ: передает вращение коленчатого вала на распределительный вал и обеспечивает синхронизацию работы клапанов и поршней.

Двигатель Ford Fusion имеет эффективную систему охлаждения с помощью радиатора и вентилятора, а также систему подачи топлива с топливным насосом и форсунками. Для зажигания топливной смеси используется система электронного зажигания.

Все эти элементы взаимодействуют между собой, чтобы обеспечить работу двигателя Ford Fusion с минимальными потерями и максимальной эффективностью. Правильное обслуживание и регулярная проверка всех компонентов двигателя помогут сохранить его работоспособность и долговечность.

Система выпуска отработавших газов

Основными компонентами системы выпуска отработавших газов являются:

1. Выпускной коллектор: он объединяет отдельные выпускные трубы каждого цилиндра и направляет отработавшие газы к выхлопной системе.
2. Каталитический нейтрализатор: этот устройство предназначено для снижения содержания вредных веществ в отработавших газах. Оно использует катализаторы, которые превращают окислы азота, угарный монооксид и другие вредные вещества в менее опасные соединения.
3. Глушитель: этот элемент системы выпуска отработавших газов выполняет функцию снижения шума, создаваемого отработавшими газами, при их выходе из двигателя. Глушитель содержит специальные амортизаторы звука, которые снижают интенсивность и частоту звуковых колебаний.
4. Выхлопная труба: она направляет отработавшие газы, уже прошедшие через каталитический нейтрализатор и глушитель, в окружающую среду.

Система выпуска отработавших газов важна для соблюдения экологических норм и требований к автомобилям. Она способствует снижению выбросов вредных веществ в атмосферу, что в свою очередь положительно влияет на окружающую среду и здоровье людей.

Обслуживание и ремонт системы выпуска отработавших газов

Для обеспечения надлежащей работы системы выпуска отработавших газов необходимо регулярно проводить её техническое обслуживание и проверять состояние компонентов. При обнаружении любых неисправностей, таких как поврежденные трубы или засорение катализатора, необходимо производить ремонт и замену деталей.

Кроме того, следует учитывать, что система выпуска отработавших газов может подвергаться коррозии и износу в результате эксплуатации автомобиля. Поэтому регулярное осмотр обеспечивает своевременное обнаружение и устранение проблем, что помогает сохранить надежность и эффективность работы системы.

Последовательное проведение необходимых мер по обслуживанию и ремонту системы выпуска отработавших газов поможет поддерживать автомобиль в хорошем состоянии, улучшить его экологические характеристики и обеспечить комфортное использование.

Система питания двигателя Fusion

Основные компоненты системы питания включают:

• Топливный бак: в нем хранится топливо, которое необходимо для работы двигателя.
• Топливный насос: отвечает за подачу топлива из бака к двигателю.
• Топливные форсунки: распыляют топливо в цилиндры двигателя для его сгорания.
• Фильтр топлива: очищает топливо от грязи и примесей, чтобы предотвратить повреждение топливной системы.
• Воздушный фильтр: улавливает пыль и другие загрязнения из воздуха перед его поступлением в двигатель.
• Дроссельная заслонка: регулирует поток воздуха, позволяя оптимальное соотношение топлива и воздуха.
• Карбюратор или форсунки: смешивают топливо с воздухом в правильной пропорции перед поступлением в цилиндры для сгорания.

Все эти компоненты взаимодействуют вместе, чтобы обеспечить надлежащую подачу топлива и воздуха в двигатель Fusion. Они играют важную роль в обеспечении эффективной работы двигателя и его надлежащем состоянии.

Система зажигания двигателя Fusion

Основными компонентами системы зажигания являются:

1. Катушка зажигания

Катушка зажигания ответственна за создание высокого напряжения, необходимого для инициирования зажигания топлива в цилиндре двигателя. Она преобразует низкое напряжение от аккумулятора в высокое напряжение, которое передается свечам зажигания.

2. Свечи зажигания

Свечи зажигания выполняют роль источника зажигания топлива в цилиндре двигателя. Они вводятся в каждый цилиндр и создают искру, которая воспламеняет смесь топлива и воздуха. Важно отметить, что свечи зажигания должны быть в хорошем состоянии и правильно настроены для обеспечения эффективного сгорания топлива.

Система зажигания в Ford Fusion оснащена передними свечами зажигания, расположенными на верхней стороне головки блока цилиндров. Это облегчает доступ к свечам зажигания для обслуживания и замены.

Важно отметить, что система зажигания Fusion работает совместно с системой управления двигателем, которая контролирует момент зажигания и другие параметры работы двигателя на основе сигналов от различных датчиков.

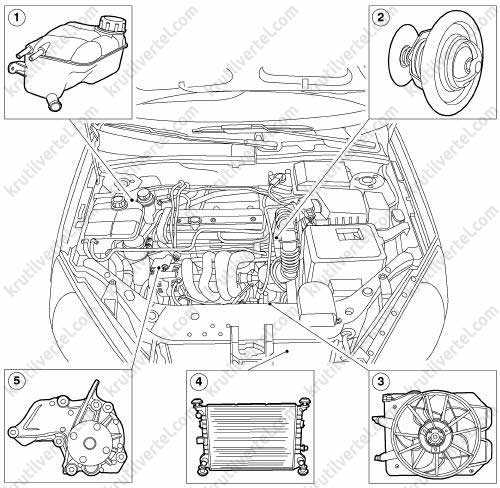

Система охлаждения двигателя Fusion

Основные компоненты системы охлаждения включают:

Радиатор

Радиатор — это основной элемент системы охлаждения, предназначенный для охлаждения нагретой охлаждающей жидкости. Радиатор состоит из множества маленьких трубок, через которые проходит охлаждающая жидкость, и ребер, которые увеличивают площадь поверхности для повышения эффективности охлаждения.

Вентилятор

Вентилятор является важной частью системы охлаждения и предназначен для активного охлаждения радиатора. Он дует воздух на поверхность радиатора, усиливая процесс охлаждения и помогая предотвратить перегрев двигателя. Вентилятор может быть механическим, приводимым в действие приводным ремнем, или электрическим, управляемым компьютером автомобиля.

В случае, если двигатель начинает перегреваться, координированные действия радиатора и вентилятора помогут быстро снизить температуру до безопасного уровня.

Правильная работа системы охлаждения в Ford Fusion существенно влияет на долговечность двигателя и его эффективность. Регулярная проверка и обслуживание системы охлаждения помогут предотвратить перегрев двигателя и обеспечить надежную работу автомобиля на протяжении долгого времени.

Система смазки двигателя Fusion

Основными компонентами системы смазки Fusion являются:

Масляный насос

Масляный насос является сердцем системы смазки двигателя. Он отвечает за откачивание масла из масляного поддона и распределение его по всем нужным узлам двигателя, поддерживая необходимое давление. Масляный насос в Fusion обычно приводится в действие приводными ремнями.

Масляный фильтр

Масляный фильтр предназначен для очистки масла от механических частиц, пыли и других загрязнений. Он устанавливается на пути циркуляции масла и регулярно подлежит замене или промывке. Чистое масло, прошедшее через масляный фильтр, обеспечивает более эффективную смазку и защиту двигателя от повреждений.

Регулярная замена масла и масляного фильтра являются важными процедурами по обслуживанию системы смазки двигателя Fusion. Они позволяют сохранять оптимальные работоспособность и эффективность двигателя, а также продлевают его срок службы.

Система впуска воздуха в двигатель Fusion

Впускной коллектор

Впускной коллектор представляет собой трубу или канал, которые соединяют воздушный фильтр и дроссельную заслонку. Он служит для равномерного распределения воздуха по всем цилиндрам двигателя. Впускной коллектор также может иметь различные дополнительные элементы, такие как заслонки для изменения длины провода, что позволяет оптимизировать работу двигателя на различных оборотах.

Дроссельная заслонка

Дроссельная заслонка контролирует количество воздуха, поступающего в двигатель. Она расположена после впускного коллектора и регулирует его диаметром открытия и закрытия. Дроссельная заслонка управляется электронным или механическим приводом, который открывает и закрывает заслонку в зависимости от положения педали газа. Благодаря этому регулированию, двигатель может получать необходимое количество воздуха для сгорания топлива при различных нагрузках и оборотах.

Воздушный фильтр

Воздушный фильтр предназначен для очистки впускаемого воздуха от пыли, грязи и других загрязнений. Он представляет собой специальный фильтрующий элемент, который удерживает твердые частицы и препятствует их попаданию в цилиндры двигателя. Воздушный фильтр регулярно подвергается замене или чистке для поддержания его эффективной работы.

Датчик массового расхода воздуха

Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель. Он представляет собой датчик, который располагается в воздушной системе и отправляет сигнал в управляющий блок двигателя. Благодаря этому сигналу, управляющий блок регулирует количество топлива, подаваемого в цилиндры, для обеспечения оптимальной работы двигателя.

Система впуска воздуха в двигатель Fusion оказывает значительное влияние на эффективность и мощность двигателя. Правильное функционирование и регулярное обслуживание компонентов системы впуска воздуха позволяют обеспечить оптимальные рабочие характеристики двигателя и продлить срок его службы.

Система наддува двигателя Fusion

Система наддува двигателя Fusion включает в себя несколько ключевых компонентов, которые обеспечивают увеличение мощности и эффективности двигателя. Эта система использует турбокомпрессор и интеркулер для повышения плотности воздуха, поступающего в цилиндры двигателя.

Внутри системы наддува находится турбокомпрессор, который приводится в движение газами отработавшего топлива. Турбокомпрессор вращает высокоскоростной вентилятор, который захватывает воздух снаружи и сжимает его. Сжатый воздух затем подается во впускную систему двигателя, что позволяет подавать больше воздуха в цилиндры и таким образом повышает мощность двигателя.

Чтобы охладить сжатый воздух перед его поступлением в цилиндры, система наддува оснащена интеркулером. Интеркулер является теплообменным устройством, которое охлаждает сжатый воздух, удаляя из него избыточную теплоту. Охлажденный воздух более плотный, что позволяет подавать больше кислорода в цилиндры для лучшего сгорания топлива и повышения мощности.

Система наддува Fusion также оснащена датчиками и клапанами, которые контролируют и регулируют давление воздуха в турбокомпрессоре и интеркулере. Это позволяет оптимизировать работу системы наддува и обеспечить надежное функционирование двигателя.

Компоненты системы наддува Fusion	Описание
Турбокомпрессор	Приводится в движение газами отработавшего топлива для сжатия воздуха и увеличения мощности двигателя.
Интеркулер	Охлаждает сжатый воздух перед его поступлением в цилиндры для повышения плотности и увеличения мощности.
Датчики и клапаны	Контролируют и регулируют давление воздуха в системе наддува для оптимальной работы двигателя.

Система управления двигателем Fusion

Система управления двигателем в Ford Fusion обеспечивает эффективную работу и оптимальную производительность автомобиля. Она состоит из нескольких ключевых компонентов, которые работают в тесном взаимодействии для обеспечения плавного и стабильного функционирования двигателя.

Одним из главных компонентов системы управления двигателем является электронный блок управления (ECU). ECU контролирует работу различных систем, таких как система впрыска топлива, система зажигания и система выпуска отработавших газов. Он считывает информацию с различных датчиков и на основе этой информации принимает решения о необходимых корректировках в работе двигателя.

Система впрыска топлива в Ford Fusion оснащена многофорсунчатым инжектором, который регулирует количество подаваемого топлива в цилиндры двигателя для обеспечения оптимальной смеси воздуха и топлива. Каждый инжектор контролируется ECU и работает в строго заданном режиме, основываясь на текущих условиях работы двигателя.

Система зажигания в Fusion обеспечивает правильное время поджигания зажигательной свечи для каждого цилиндра двигателя. Она состоит из распределителя зажигания, катушек зажигания и свечей зажигания. ECU определяет оптимальный момент зажигания на основе данных от датчиков и контролирует работу системы зажигания.

Для управления системой выпуска отработавших газов в Fusion установлен катализатор, который осуществляет химическую обработку отработавших газов и снижает вредные выбросы. ECU контролирует работу катализатора, определяет его эффективность и принимает меры для поддержания оптимальной работы.

Кроме того, система управления двигателем включает в себя датчики, которые постоянно отслеживают различные параметры работы двигателя, такие как температура охлаждающей жидкости, давление во впускном коллекторе, скорость вращения коленчатого вала и другие. Эти данные передаются в ECU, которая основываясь на них принимает решения о необходимых корректировках работы двигателя.

В целом, система управления двигателем в Ford Fusion является сложным и взаимосвязанным комплексом компонентов, которые обеспечивают эффективную работу двигателя и удовлетворение потребностей автовладельцев. Благодаря этой системе Fusion демонстрирует высокую производительность, надежность и экономичность эксплуатации.

Схема устройства двигателя Ford Fusion

1. Блок цилиндров

Блок цилиндров двигателя Ford Fusion представляет собой основную часть двигателя, в которой расположены рабочие цилиндры. Внутри блока цилиндров расположены поршни, которые перемещаются вверх и вниз под действием газовых сил. В блоке цилиндров также размещены клапаны, которые открываются и закрываются в нужные моменты для впуска свежей смеси топлива и воздуха, а также для выпуска отработанных газов.

2. Головка блока цилиндров

Головка блока цилиндров двигателя Ford Fusion расположена над блоком цилиндров. Она содержит в себе камеры сгорания, в которых происходит смешивание впрыскиваемого топлива с воздухом и его последующее сгорание при искровом зажигании. В головке блока цилиндров также расположены клапаны, связанные с блоком цилиндров.

3. Система питания

Система питания двигателя Ford Fusion отвечает за подачу топлива и воздуха в блок цилиндров для сгорания. Ключевыми компонентами системы питания являются топливный бак, топливный насос, форсунки для впрыскивания топлива, а также система воздушного фильтрации. Благодаря правильной подаче топлива и воздуха, двигатель способен работать эффективно и обеспечивать достаточную мощность для привода автомобиля.

4. Система зажигания

Система зажигания двигателя Ford Fusion отвечает за создание искры, которая необходима для зажигания смеси топлива и воздуха в камерах сгорания. Она состоит из свечей зажигания, которые устанавливаются в головке блока цилиндров, а также из высоковольтных проводов, которые передают электрический ток от бобин зажигания к свечам зажигания.

5. Система охлаждения

Система охлаждения двигателя Ford Fusion отвечает за поддержание оптимальной рабочей температуры двигателя. Она состоит из вентилятора, который обеспечивает охлаждение радиатора, системы охлаждения двигателя, включающей радиатор для охлаждения охлаждающей жидкости, термостата, который контролирует температуру охлаждающей жидкости, а также шлангов и насоса, которые обеспечивают циркуляцию охлаждающей жидкости.

6. Система выпуска отработанных газов

Номер	Название	Принцип работы
1	Блок цилиндров	Расположенные в блоке цилиндров поршни движутся под действием газовых сил, что обеспечивает привод автомобиля.
2	Головка блока цилиндров	Содержит камеры сгорания, в которых происходит смешивание и сгорание смеси топлива и воздуха.
3	Система питания	Отвечает за подачу топлива и воздуха в блок цилиндров для сгорания.
4	Система зажигания	Создает искру, необходимую для зажигания смеси топлива и воздуха в камерах сгорания.
5	Система охлаждения	Поддерживает оптимальную рабочую температуру двигателя.
6	Система выпуска отработанных газов
