Распиновка штатной магнитолы Ниссан Х-Трейл Т31 — полная схема и подробное описание проводки для удобной установки и подключения аудиосистемы

Штатная магнитола в автомобиле является одной из ключевых функциональных частей, позволяющей наслаждаться музыкой и радио во время поездок. Если вы владеете автомобилем Ниссан Х-Трейл Т31 и задумываетесь о замене штатной магнитолы, то вам необходимо знать точную распиновку для успешного подключения нового устройства.

Распиновка штатной магнитолы Ниссан Х-Трейл Т31 определяет расположение и функцию каждого провода, поэтому она очень важна при подключении нового устройства. Правильное подключение магнитолы гарантирует стабильную работу и предотвращает возникновение неполадок в системе.

Обычно распиновка штатной магнитолы Ниссан Х-Трейл Т31 состоит из различных проводов, отвечающих за питание, аудиосигналы, управление устройством и т. д. Основные провода включают провода питания (+12V и GND), провод для антенны, провода для акустических систем, а также провода для управления на руле.

Как подключить и распиновать штатную магнитолу Ниссан Х-Трейл Т31?

Штатная магнитола в Ниссан Х-Трейл Т31 имеет специальную распиновку, которую необходимо учитывать при ее подключении. Правильно выполненная распайка поможет обеспечить правильную работу магнитолы и ее связь с другими системами автомобиля.

Шаг 1: Подготовка к подключению

Перед тем, как начать подключение штатной магнитолы, необходимо отсоединить отрицательный клеммный зажим аккумулятора и убедиться, что все электрические схемы находятся в безопасном состоянии.

Шаг 2: Распайка проводов

Для правильной распайки проводов штатной магнитолы необходимо ознакомиться с предоставленной схемой распайки или использовать следующую схему:

1. Желтый провод: постоянное питание (+12V)

2. Красный провод: переключаемое питание (+12V)

3. Черный провод: заземление (-)

4. Синий провод: управление усилителем

5. Зеленый провод: выход для подключения антенны

6. Серый провод: динамики передних дверей (правый)

7. Фиолетовый провод: динамики передних дверей (левый)

8. Зеленый/черный провод: динамики задних дверей (правый)

9. Фиолетовый/черный провод: динамики задних дверей (левый)

10. Белый провод: динамики передних дверей (правый, положительный)

11. Серый/черный провод: динамики передних дверей (правый, отрицательный)

12. Фиолетовый провод: динамики передних дверей (левый, положительный)

13. Зеленый/серый провод: динамики задних дверей (правый, отрицательный)

14. Фиолетовый/серый провод: динамики задних дверей (левый, отрицательный)

Шаг 3: Подключение проводов

После распайки проводов можно переходить к их подключению. Для этого необходимо свести соответствующие провода штатной магнитолы с проводами автомобиля и правильно закрепить соединения с помощью надежных разъемов или пайки проводов.

При подключении необходимо следить за правильным соответствием цветов проводов и выбранной схемы распайки, чтобы исключить возможные ошибки.

После завершения подключения проверьте работу штатной магнитолы, убедитесь в правильности звуковых настроек и правильной работы других функций системы.

Не забывайте, что неправильно выполненное подключение или распайка может привести к неисправностям и нежелательным последствиям для автомобиля и его систем.

Подготовка к подключению магнитолы

Перед тем, как приступить к подключению штатной магнитолы в вашем Ниссан Х-Трейл Т31, необходимо выполнить несколько подготовительных шагов:

1. Отключите аккумулятор автомобиля

Перед началом работы с электрическими соединениями необходимо отключить аккумулятор, чтобы избежать возможных коротких замыканий и повреждения электроники.

2. Подготовьте необходимые инструменты

Для успешного подключения штатной магнитолы вам потребуются следующие инструменты:

• Отвертка с плоским и крестовым шлицем
• Специальные ключи-скобы для извлечения штатной магнитолы
• Изоленту или специальные соединители проводов

Убедитесь, что у вас есть все необходимое перед началом работы.

3. Ознакомьтесь со схемой распайки

Для успешного подключения магнитолы необходимо знать распиновку разъемов. Изучите схему распайки штатной магнитолы Ниссан Х-Трейл Т31, которую можно найти в инструкции к автомобилю или на специализированных форумах и сайтах.

После выполнения этих подготовительных шагов вы будете готовы приступить к физическому подключению штатной магнитолы. Помните, что неправильное подключение может привести к повреждению автомобиля или магнитолы, поэтому будьте внимательны и следуйте инструкциям.

Шаги по подключению магнитолы

Для подключения штатной магнитолы в автомобиле Nissan X-Trail T31 необходимо выполнить следующие шаги:

Шаг 1	Отключите отрицательный полюс аккумулятора, чтобы избежать возможных коротких замыканий.
Шаг 2	Снимите панель приборов с штатной магнитолы, используя пластиковую отмычку или отвертку.
Шаг 3	Отверните болты или винты, которые крепят магнитолу к автомобилю, и осторожно извлеките ее из панели.
Шаг 4	Отсоедините все кабели, подключенные к штатной магнитоле, включая питание, динамики и антенну.
Шаг 5	Подключите кабели новой магнитолы к соответствующим разъемам. Обратите внимание на правильные цветовые сочетания проводов.
Шаг 6	Закрепите новую магнитолу в панели автомобиля, используя болты или винты.
Шаг 7	Подключите отрицательный полюс аккумулятора обратно.
Шаг 8	Включите новую магнитолу и убедитесь, что она функционирует правильно.

Помните, что при подключении магнитолы всегда рекомендуется обратиться к схеме распиновки, чтобы убедиться в правильности подключения всех кабелей. Неправильное подключение может привести к повреждению магнитолы или электрической системы автомобиля.

Необходимые инструменты для распайки

Перед тем, как приступить к распайке штатной магнитолы в Ниссан Х-Трейл Т31, вам понадобятся следующие инструменты:

Отвертка

Для разборки панели магнитолы и доступа к разъемам вы понадобится отвертка. Лучше использовать отвертку с различными насадками, чтобы подобрать подходящий размер для винтов, которыми крепится панель.

Выколотка

Для аккуратного снятия панели без повреждений рекомендуется использовать выколотку. Этот инструмент позволяет легко отделить панель от прилегающих поверхностей, не нанося ущерб корпусу автомобиля.

Плоскогубцы

Для отсоединения разъемов и проводов, связанных с магнитолой, вам понадобятся плоскогубцы. Они помогут вам удерживать и удалить зажимы, а также снять изоляцию с проводов, если это необходимо.

Важно помнить, что распайка штатной магнитолы может быть сложной задачей, поэтому рекомендуется обратиться к специалисту или скачать дополнительные руководства перед тем, как приступить к работе.

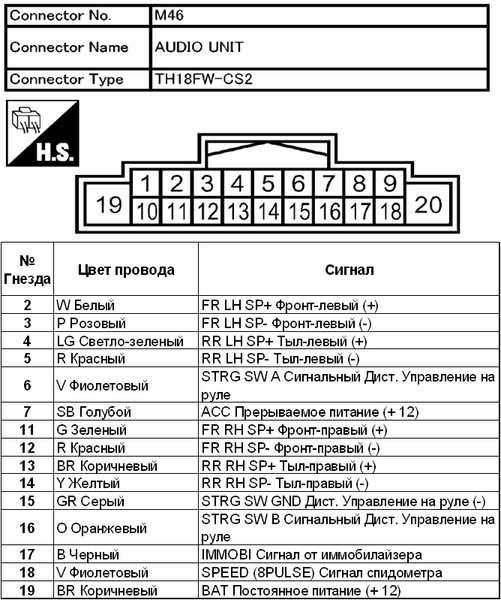

Схема распиновки штатной магнитолы Ниссан Х-Трейл Т31

Штатная магнитола Ниссан Х-Трейл Т31 имеет свою уникальную схему распиновки, которая определяет порядок подключения различных проводов. Знание этой схемы позволит вам правильно установить и подключить штатную магнитолу к автомобилю, а также провести различные работы по обслуживанию и модернизации.

Ниже приведена схема распиновки штатной магнитолы Ниссан Х-Трейл Т31:

Разъем блока магнитолы

• 1. Постоянное питание +12V (ACC)
• 2. Постоянное питание +12V (BATT)
• 3. Масса (GND)
• 4. Зажигание (IGN)
• 5. –
• 6. –
• 7. –
• 8. –
• 9. –
• 10. –
• 11. –
• 13. –
• 14. –
• 15. Подсветка кнопок
• 16. –

Разъем блока антенны

• 1. Вход антенны
• 2. Питание +12V
• 3. Заземление

Обратите внимание, что схема распиновки может отличаться в зависимости от года выпуска автомобиля и модели штатной магнитолы. Поэтому перед подключением и установкой рекомендуется ознакомиться с официальной документацией или обратиться к специалистам для получения точной информации.

Полезные советы при распайке магнитолы

При распайке штатной магнитолы Ниссан Х-Трейл Т31 может быть полезно учесть несколько советов, чтобы процесс прошел гладко и без проблем.

1. Проверьте совместимость кабелей и разъемов

Перед началом распайки, убедитесь в совместимости кабелей и разъемов, которые будут использоваться для подключения штатной магнитолы. Это поможет избежать непредвиденных проблем в процессе работы.

2. Подключите кабель к правильным разъемам

Обратите внимание на схему распайки магнитолы и установите кабель в соответствующие разъемы. Неправильное подключение может привести к неработоспособности системы или даже повреждению магнитолы.

3. Будьте осторожны с проводами

При распайке магнитолы будьте осторожны с проводами, чтобы избежать их повреждения. Используйте специальные инструменты для снятия разъемов и аккуратно отсоединяйте провода.

4. Тщательно изучите инструкцию

Перед началом работы с магнитолой внимательно прочитайте инструкцию по ее распайке. Она может содержать важную информацию о спецификации кабелей, подсоединяемых разъемов, а также о том, как правильно выполнить распайку.

5. Проверьте работу после распайки

После того, как магнитола будет распаяна и подключена, проведите проверку функциональности. Убедитесь, что все функции работают должным образом и что качество звука соответствует ожиданиям. Если возникнут проблемы, перепроверьте правильность распайки и подключения.

Следуя этим полезным советам, вы упростите процесс распайки штатной магнитолы Ниссан Х-Трейл Т31 и минимизируете вероятность ошибок и проблем в будущем.

Контрольные точки подключения магнитолы

При подключении штатной магнитолы в Ниссан Х-Трейл Т31 необходимо знать соответствующую распиновку и контрольные точки, к которым следует подключать провода. В таблице ниже представлена схема распайки и контрольные точки подключения магнитолы.

Цвет провода	Назначение	Контрольная точка
Красный	Постоянное питание	Красная жила автомобильного разъема
Желтый	Включение/выключение питания	Желтая жила автомобильного разъема
Черный	Заземление	Черная жила автомобильного разъема
Синий	Выход на усилитель	Синяя жила автомобильного разъема
Зеленый	Сигнал заднего вида	Зеленый провод автомобильного разъема
Фиолетовый	Сигнал телефона	Фиолетовый провод автомобильного разъема
Белый/серый	Пара выходов на динамики	Белый/серый провод автомобильного разъема

При подключении магнитолы необходимо внимательно следить за правильностью соединения проводов и контрольных точек, чтобы избежать ошибок и повреждений оборудования. Необходимость использования специализированных инструментов и знание основ электрики требуется для правильной работы системы звука в автомобиле.

Схема подключения дополнительных функций магнитолы

Штатная магнитола Ниссан Х-Трейл Т31 может быть улучшена путем подключения дополнительных функций. Для этого требуется правильно распаять штекеры и провода.

Ниже приведена схема подключения дополнительных функций магнитолы:

Пин	Описание
1	Правый аудио выход+
2	Правый аудио выход-
3	Левый аудио выход+
4	Левый аудио выход-
5	Общий аудио выход
6	Управление питанием
7	Данные CAN-HIGH
8	Данные CAN-LOW
9	Положительный датчик задней панели
10	Заземление
11	Подсветка кнопок
12	Вход AUX
13	Управление клапаном отопителя
14	Управление климат-контролем
15	Вход камеры заднего вида
16	Выход видео для монитора

Следуя этой схеме, вы сможете подключить дополнительные функции магнитолы Ниссан Х-Трейл Т31 и насладиться более удобным и функциональным использованием вашей автомагнитолы.

Как проверить правильность распайки магнитолы

После того, как вы выполните распайку штатной магнитолы Ниссан Х-Трейл Т31, необходимо проверить правильность выполненных соединений. Это позволит убедиться, что все провода подключены корректно и ваша магнитола будет работать без каких-либо проблем.

Шаг 1: Визуальная проверка

Первым шагом в проверке распайки является визуальная оценка всех подключенных проводов. Убедитесь, что каждый провод правильно подключен к соответствующему разъему на задней панели магнитолы. Проверьте, чтобы не было лишних или неправильно расположенных проводов.

Совет: Если вы сомневаетесь в правильности подключения определенного провода, обратитесь к схеме распайки или инструкции, чтобы убедиться, что он подключен правильно.

Шаг 2: Проверка работоспособности

После визуальной проверки необходимо проверить работоспособность магнитолы. Для этого подключите автомобильную батарею, включите зажигание и включите магнитолу. Убедитесь, что она включается и работает исправно.

Проверьте наличие звука и качество звучания динамиков. Убедитесь, что все функции магнитолы, такие как радио, CD-проигрыватель или Bluetooth, работают без проблем.

Шаг 3: Проверка дополнительных функций

Если ваша магнитола имеет дополнительные функции, такие как навигация, камера заднего вида или USB-порты, проверьте их работоспособность. Подключите соответствующие устройства и убедитесь, что все функции работают правильно.

Важно: Если находите какие-либо проблемы с работой магнитолы или ее функциями, советуем обратиться к профессионалу, который поможет решить проблему и исправить ошибки в распайке.

Следуя указанным выше шагам, вы сможете проверить правильность распайки штатной магнитолы Ниссан Х-Трейл Т31 и убедиться, что она работает без проблем. В случае возникновения сложностей или сомнений, лучше обратиться к профессионалу, чтобы избежать неправильного подключения и повреждения магнитолы или электрической системы автомобиля.

Что делать при неправильной распайке магнитолы

Если вы неправильно распаяли штатную магнитолу Ниссан Х-Трейл Т31, не паникуйте. Возможно, вы просто перепутали кабели или подключили их в неправильной последовательности. Для исправления ошибки вам понадобится проверить все соединения и распайку магнитолы.

Вот что можно сделать, если у вас возникла проблема с правильной распайкой магнитолы:

• Проверьте все соединения: убедитесь, что каждый провод правильно подключен и не оборван. Если вы заметили провода, которые не подключены или замыкаются, исправьте их.
• Проверьте распайку магнитолы: сравните цвета проводов с распайкой, указанной в инструкции или в сети. Если вы обнаружили расхождения, уточните у производителя или ищите правильную схему распайки.
• Проверьте правильность подключения к проводке автомобиля: внимательно изучите схему подключения магнитолы к проводке вашего автомобиля. Убедитесь, что каждый провод подключен в соответствии с положением и цветом.
• Воспользуйтесь дополнительными ресурсами: ищите информацию на специализированных форумах или обратитесь к профессионалам, которые могут помочь вам правильно распаять магнитолу.

Запомните, что неправильная распайка магнитолы может привести к некорректной работе и даже причинить вред самой магнитоле или проводке автомобиля. Поэтому очень важно внимательно следовать инструкции и уточнять все сомнения перед подключением.

После подключения: режимы работы и настройки магнитолы

После успешного подключения штатной магнитолы в Nissan X-Trail T31, пользователь получает доступ к различным режимам работы и настройкам, которые предлагает данное устройство. Воспользуемся этой возможностью и рассмотрим основные функции, которые станут вам полезными в повседневной эксплуатации.

Режимы работы:

1. Радио: магнитола позволяет настраивать и прослушивать радиостанции FM/AM. Вам нужно выбрать соответствующую частоту и настроить программы радиостанций, которые будут сохранены в памяти. Прием радио осуществляется с использованием встроенной антенны или внешней антенны, при подключении к ней.

2. CD: если ваша магнитола оснащена дисководом для CD, вы сможете прослушивать музыку с аудио-CD или MP3-CD. Устройство автоматически воспроизведет дорожки с диска и предоставит контроль надиграницами дорожек, громкостью и другими настройками.

3. AUX: штатная магнитола может предлагать режим AUX (внешний источник звука). Подключите ваш телефон или другое устройство через AUX-вход, и вы сможете слушать музыку с вашего мобильного устройства через автомобильные динамики.

4. Bluetooth: современные магнитолы оснащены модулем Bluetooth, который позволяет подключиться к вашему телефону или смартфону. В режиме Bluetooth вы сможете прослушивать музыку, совершать и отвечать на звонки, используя систему громкой связи в автомобиле.

Настройки магнитолы:

1. Язык: вы можете выбрать язык отображения на магнитоле. Команда и панель управления будут доступны на выбранном языке.

2. Время: установите правильное время на магнитоле. Многие штатные магнитолы синхронизируют время с системой автомобиля, но вы также можете установить его вручную.

3. Звук: в этом разделе вы можете приступить к настройке звука. Эквалайзер позволяет регулировать уровни басов, средних и высоких частот, чтобы достичь наилучшего качества звука. Вы также можете настроить баланс и фейдер для оптимального распределения звука по динамикам.

4. Bluetooth: во вкладке Bluetooth вы можете настроить пару с вашим телефоном или смартфоном, установить пароль для безопасности соединения и многое другое.

Это лишь некоторые основные режимы работы и настройки магнитолы для Nissan X-Trail T31. Вам следует обратиться к руководству пользователя или обратиться к специалисту, чтобы получить полный список функций и настроек вашей конкретной модели магнитолы.
